activPilot Select

activPilot Select

Okucie obwiedniowe z niewidocznymi zawiasami

activPilot Select to okucie uchylno-rozwierane dyskretnie ukryte w luzie wrębowym. Oprócz walorów estetycznych okucie posiada wyjątkowe parametry techniczne – nośność do 150 kg. Dzięki modułowej budowie okucie jest przyjazne dla montażysty. Łatwo dopasowuje się także do indywidualnych wymagań klientów.

Innowacja ukryta we wnętrzu okna

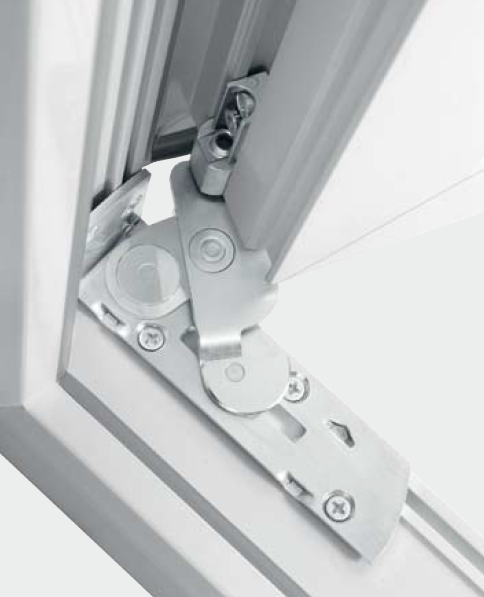

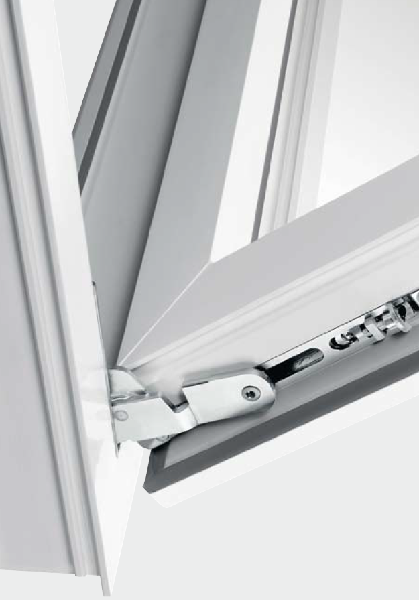

activPilot Select to okucie uchylno-rozwierane z zawiasami, które w całości mieszczą się w przestrzeni pod przylgą skrzydła. Dzięki takiej konstrukcji okucia, zawiasy są niewidoczne przy zamkniętym oknie. To bardzo duży walor estetyczny. Pozwala na swobodny dobór kolorów i faktur okien i kreowanie wnętrz zgodnie z upodobaniami. Okucia o standardowej konstrukcji ograniczają tę swobodę ze względu na widoczne osłony zawiasów, dostępne w niewielkiej liczbie wzorów.

Oprócz walorów estetycznych okno z niewidocznymi zawiasami posiada lepsze parametry izolacyjności cieplnej. Zawiasy są w całości schowane w suchej komorze pomiędzy skrzydłem a ramą okna. Dzięki temu nie powstaje mostek termiczny. Na całym obwodzie skrzydła zachowana jest ciągłość uszczelki.

activPilot Select ma budowę modułową. Wystarczą 2 dodatkowe elementy, by zwiększyć nośność okucia ze standardowych 100 do 150 kg.

Minimum czynności, maksimum komfortu

Koncepcja okucia przyjaznego dla montażysty oznacza uproszczony sposób montażu i regulacji. Okucie nie wymaga specjalnych nawierceń ani frezowań w profilu. Punkty ryglowania mogą być usytuowane blisko naroży okna, gwarantując większą stabilność i zabezpieczenie przed włamaniem. Zawieszanie skrzydła w ościeżnicy montażysta może wykonać samodzielnie.

activPilot Select

  • Do okien i drzwi balkonowych z rozstawem osi wrębu okuciowego do krawędzi ościeżnicy 9 lub 13 mm
  • Luz wrębowy 12 mm (zakres stosowania zaczepów od 9,8 do 14 mm)
  • Niezależne od wymiaru przylgi (maks. 20 mm)
  • Kąt rozwarcia skrzydła do ok. 95°
  • Regulacja bez użycia specjalnych narzędzi

activPilot Select – do okien z aluminium

  • Do okien aluminiowych z wrębem okuciowym 16 mm
  • Zawias rozwórki i zawias ramowy dostosowany do profilu
  • Zawias ramowy i zawias rozwórki montowany zaciskowo we wrębie ościeżnicy, nie wymaga wykonywania nawierceń w profilu
  • Zaczepy dostosowane do geometrii profilu ramy
  • Maks. ciężar skrzydła 150 kg

activPilot Select – do okien drewnianych

  • Przy rozstawie osi wrębu do krawędzi ościeżnicy 9 mm wymagany Eurofalz to min. 20 mm
  • Przy rozstawie osi wrębu do krawędzi ościeżnicy 13 mm wymagany Eurofalz to min. 25 mm

activPilot Select – do okien z PCW

  • Szerokość podstawy zawiasu rozwórki i zawiasu ramowego 29 mm, dostosowana do niemal wszystkich systemów profili
  • Zaczepy dostosowane do geometrii profilu ramy

Do okien z aluminium, drewna i PCW

Wymiary skrzydła:

  • Min. wysokość skrzydła we wrębie 230 mm
  • Min. szerokość skrzydła we wrębie 380 mm
  • Maks. wysokość skrzydła we wrębie: 2800 mm
  • Maks. szerokość skrzydła we wrębie: 1725 mm
  • Stosunek szerokości do wysokości S:W ≤ 2:1
  • Maks. ciężar skrzydła: 150 kg *

Możliwości regulacji:

Zawias ramowy/zawias skrzydła:

  • Regulacja wysokości: + 3/- 2 mm
  • Regulacja boczna: +/- 2 mm
  • Regulacja docisku skrzydła do ościeżnicy: +/- 0,8 mm

Rozwórka:

  • Podniesienie skrzydła o 2,5 mm/ obniżenie skrzydła o 1,5 mm

Uwaga:
* Obowiązujące zakresy stosowania są przedstawione każdorazowo w diagramach zawartych w katalogach technicznych.
